Paver Pete muestra paso a paso cómo construir un muro vallado.

Para este proyecto, los propietarios querían que construyéramos un muro de protección acústica.

He aquí cómo lo construimos.

PASO 1: Realice una excavación de corte de banco para el muro.

PASO 2: Enmendar y compactar el subsuelo

Hay muchas opciones de equipos de compactación en una zanja como esta para un muro de contención.

Normalmente utilizamos un compactador de tipo "jumping jack" o "point rammer", que es lo que elegimos para esta aplicación.

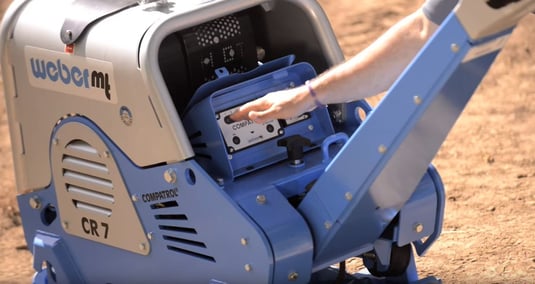

Para la piedra densamente nivelada de los cimientos de los postes de la valla, pasaremos a una plancha vibratoria reversible equipada con un sensor de compactación.

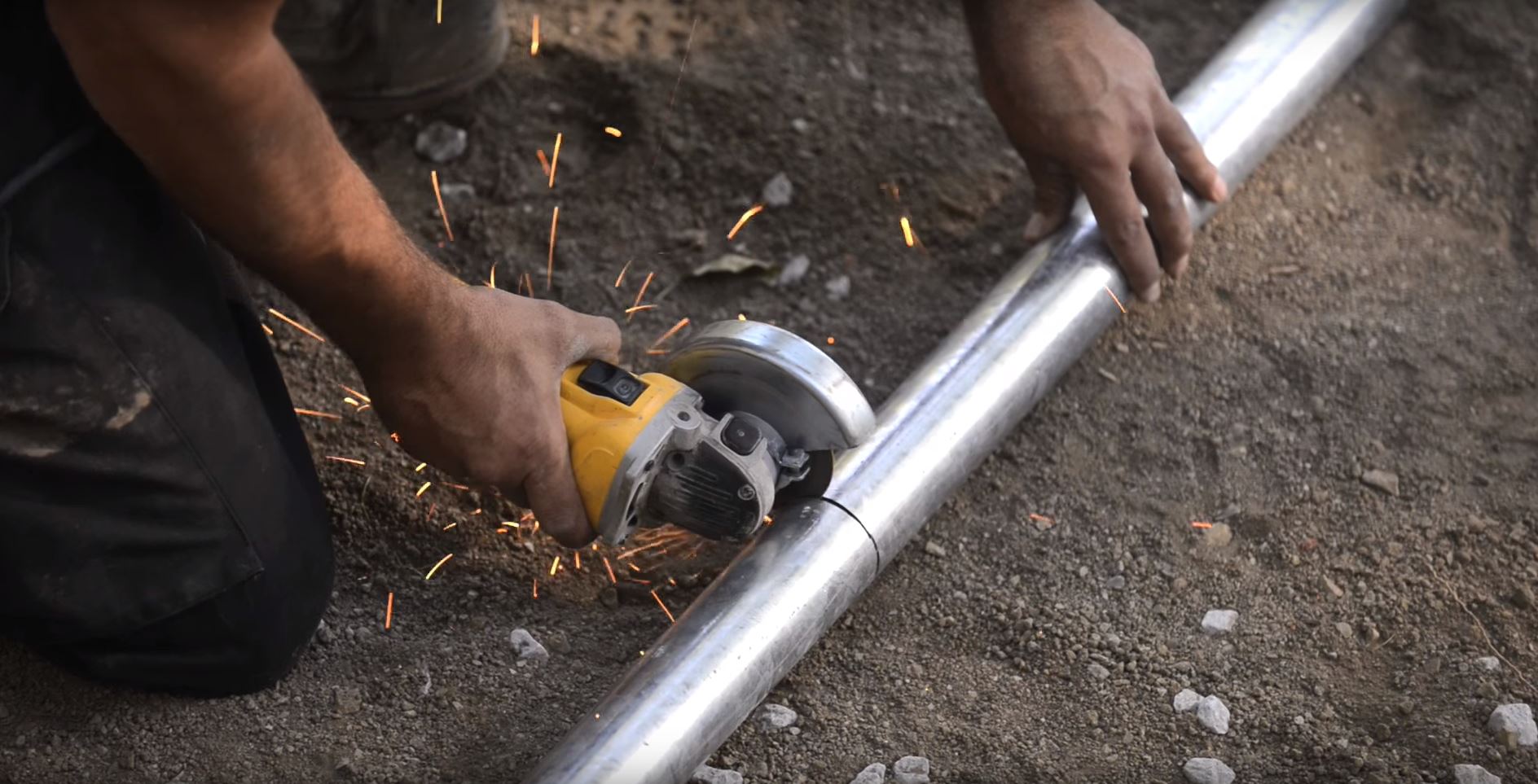

PASO 3: Corte los postes para los cimientos de la valla y colóquelos en la tierra.

Son tubos galvanizados de 2 ½ pulgadas. Deben colocarse justo debajo de la parte superior de la base o de la parte inferior del bloque.

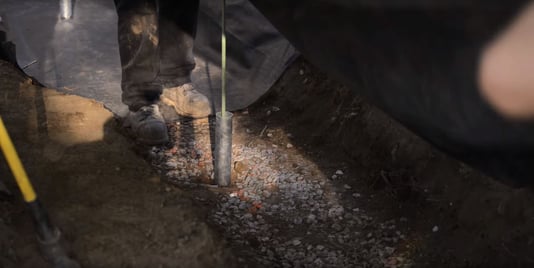

PASO 5: Rellene los postes con hormigón y barras de refuerzo nº 3 recubiertas de epoxi.

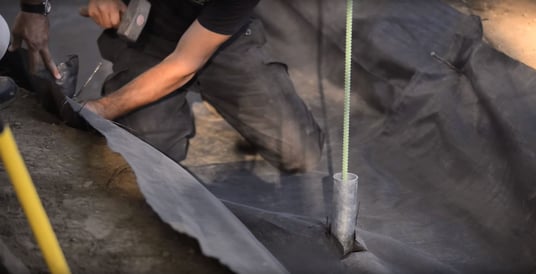

PASO 6: Añada un trozo de geotextil alrededor de los cimientos del poste de la valla y ténselo. Mantenga un solape de 30 cm.

 El ingeniero que consultamos especificó una base de 8 pulgadas. Vamos a ir a un pie.

STEP 7: Complete la base con piedra densamente graduada y compáctela al 98% de la densidad Proctor estándar.

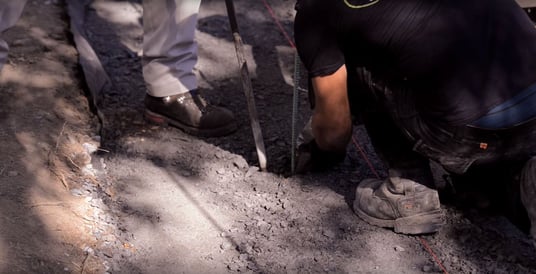

PASO 8: Añada mezcla de mortero tipo S para rellenar la cavidad donde está la barra de refuerzo y fíjela consolidándola con lechada.

PASO 9: Construya la capa base.

Usamos nuestros bloques de pared Raffinato.

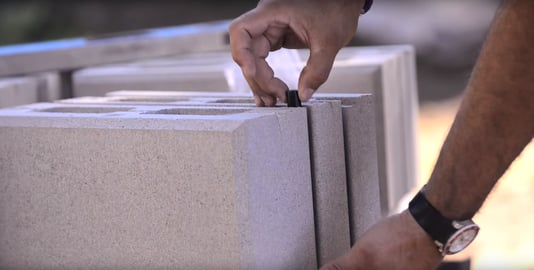

Es un sistema de 7 por 3 ½ pulgadas con un sistema patentado de clips Techo-Bloc. Los clips se empaquetan con los bloques.

Sólo tenemos que deslizar el clip hacia abajo a través de una ranura y recogerá el canal de la capa inferior.

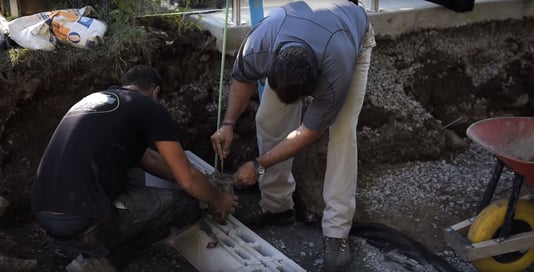

PASO 10: Rellene la hilera inferior con mezcla de mortero tipo S a través de los núcleos de las unidades.

Siguiendo las especificaciones de nuestro ingeniero, los núcleos de este bloque Raffinato suelen rellenarse con piedra del nº 57, pero aquí lo rellenamos con una mezcla de mortero del tipo S.

Como se trata de una propiedad frente a un lago, tenemos situaciones de vientos fuertes, por lo que nuestro ingeniero recomendó rellenar con lechada también la segunda hilada. La pared será más segura de esta manera.

PASO 11: Añadir una segunda hilera de bloques y rejuntar.

Las hileras siguientes deben rellenarse con piedras ASTM #57 limpias de 3/4 de pulgada, porque no queremos que el mortero se extienda y manche la pared más adelante.

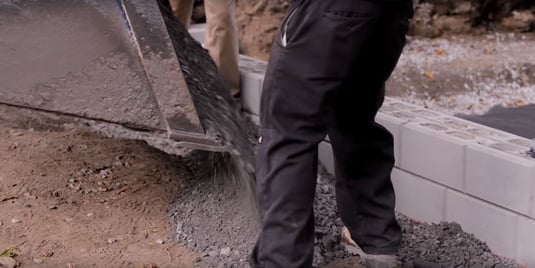

PASO 12: Rellene la capa base con piedra densamente graduada y compáctela al 95% de la densidad Proctor estándar. Este empotramiento añade estabilidad.

PASO 13: Instale una tubería para el drenaje. Asegúrese de que el agua fluya por gravedad hasta una caja en T y, finalmente, se evacue al entorno.

PASO 14: Encapsule la tubería completamente con 4 pulgadas de piedra limpia.

El agua que viajará a través del pavimento permeable se asentará, se llenará en la tubería y luego saldrá al medio ambiente.

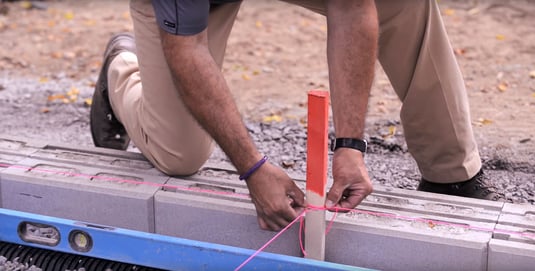

PASO 15: Añada estacas de nivelación y cordeles. La intersección de estas líneas debe representar la base nivelada terminada.

PASO 16: Afinar la base y enrasar la capa de base.

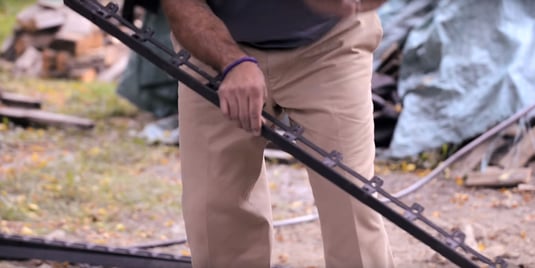

Truco del oficio: El uso de un retenedor de bordes de PVC, utilizado habitualmente en pavimentos entrelazados, en la parte exterior de nuestro muro ayudará a resistir la erosión y la socavación en la zona baja.

PASO 17: Añada las siguientes hileras de bloques hasta 4 ½ pies y adhiéralos juntos. Aquí usamos un adhesivo Flexlock Ultra. Rellénelos con piedra limpia de ¾ de pulgada.

El muro Raffinato tiene una altura total de 5 ½ pies.

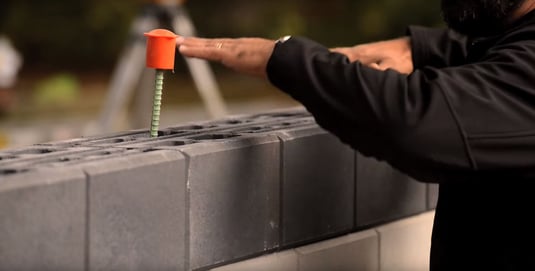

PASO 18: Corte las barras de refuerzo, rellene la última hilada y cúbrala.
