Pavimentadora Pete explica cómo instalar una baldosa de drenaje detrás de un muro de contención segmentada para drenar adecuadamente el agua lejos de la base.

Flujo positivo por gravedad a través de la baldosa de drenaje

PASO 1: Compacte la tierra y construya la capa base de bloques para el muro.

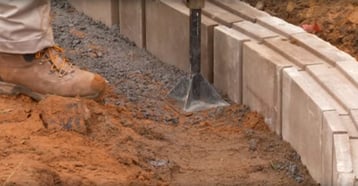

PASO 2: El agua que circula por el corte trasero y la zona de compactación debe entrar en una tubería con una inclinación adecuada para permitir un drenaje correcto. La tubería debe colocarse a la altura correcta en toda la longitud del muro. En este caso, es necesario añadir un material de trituración (ASTM C2940) detrás del muro y compactarlo. El material de trituración se utiliza para construir una capa de relleno impermeable para establecer la elevación correcta para que la tubería pueda capturar el agua y dirigirla fuera del sistema SRW.

Tenemos unos 15 cm de inclinación a lo largo de 15 m. La Asociación Nacional de Hormigón y Mampostería (NCMA) exige que la tubería de drenaje situada detrás del muro esté expuesta a la luz del día al menos cada 15 metros. La tubería perforada debe tener un diámetro de 4".

Separación del suelo

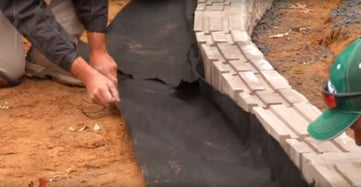

PASO 3: Instale una tela geotextil detrás del muro y súbala por la parte posterior del bloque. Mantenga un solapamiento de 2 pies. Separamos los suelos para evitar la migración del material de base compactado a nuestra piedra limpia.

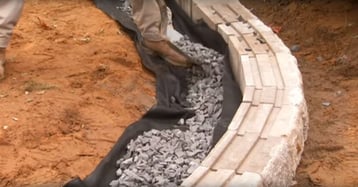

Piedra limpia

PASO 4: Añada 10 cm de piedra #57 limpia sobre el geotextil. A medida que el agua viaja a través del corte posterior y la zona reforzada con tierra, arrastrará sedimentos. Queremos que estos sedimentos eviten la tubería y fluyan a través de la piedra limpia. Los sedimentos se depositarán en el fondo de la zona y entrará agua limpia en la tubería, prolongando su vida útil.

Iluminación diurna

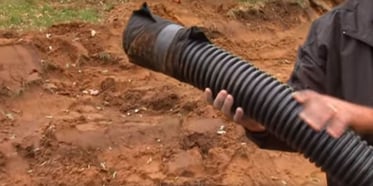

PASO 5: Envuelva el extremo de la tubería perforada en una tela geotextil para evitar obstrucciones. Evite envolver toda la tubería en esta tela porque tiene la propensión a atascarse más rápido que la capa circundante de piedra limpia.

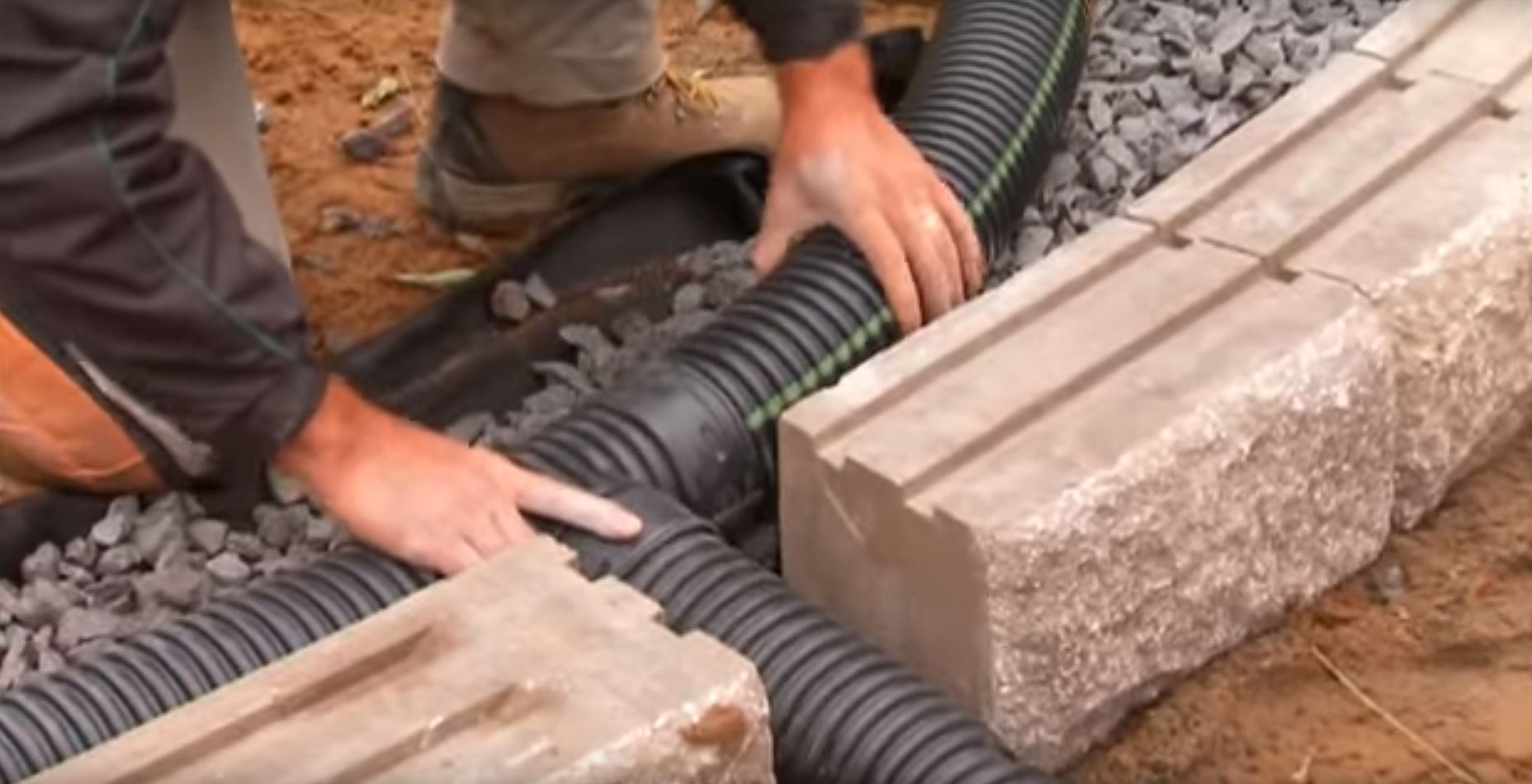

PASO 6: Conecte la tubería a una caja en T para cada sección de luz diurna, o salida, de la baldosa de drenaje. Asegúrese de que la tubería libera el agua hacia el exterior, pero lejos de la base del muro.

PASO 7: Establezca medidas de control de la erosión y los sedimentos fuera del muro, donde la tubería libera el agua, para evitar daños en el sistema de muros. Un relleno de arcilla compactada de baja permeabilidad o un revestimiento de estanque son buenas opciones para evitar que el agua arrastre el suelo o el material de base del sistema de muros.

Mortero en la caja en T

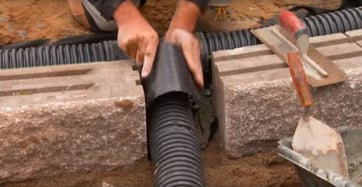

PASO 8: Protege la tubería con una tela.

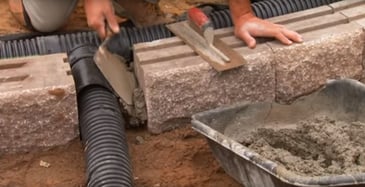

PASO 9: Rellene el resto de la abertura con una mezcla de hormigón para mantener el bloque de pared en su lugar y evitar la migración del relleno de piedra limpia, incluso si está por debajo del nivel del suelo.

La siguiente unidad por encima salvará la abertura.
